Loi d'Ohm

Quatrième/Troisième

La loi d'Ohm est une loi expérimentale permettant d'illustrer la relation de proportionnalité entre deux grandeurs importantes du circuit, l'intensité électrique et la tension, aux bornes d'un conducteur ohmique. Le coefficient est tout simplement la résistance du conducteur ohmique dans lequel on a mesuré l'intensité électrique et la tension.

Lorsque l'on trace le graphique de la tension en fonction de l'intensité pour un conducteur ohmique, on obtient une droite passant par l'origine, ce qui indique une relation de proportionnalité entre la tension et l'intensité électrique, le coefficient de proportionnalité étant la résistance électrique du conducteur ohmique.

Exemple:

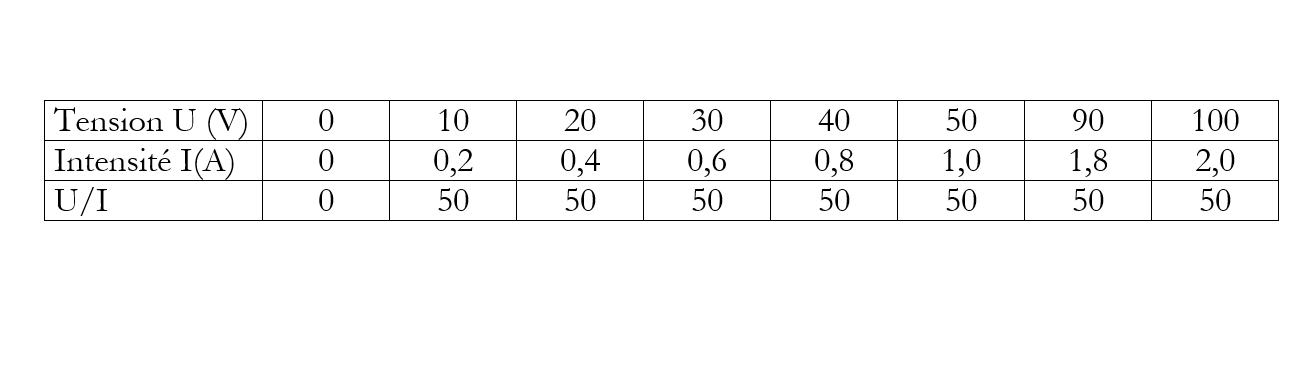

On a réalisé des mesures pour un conducteur ohmique.

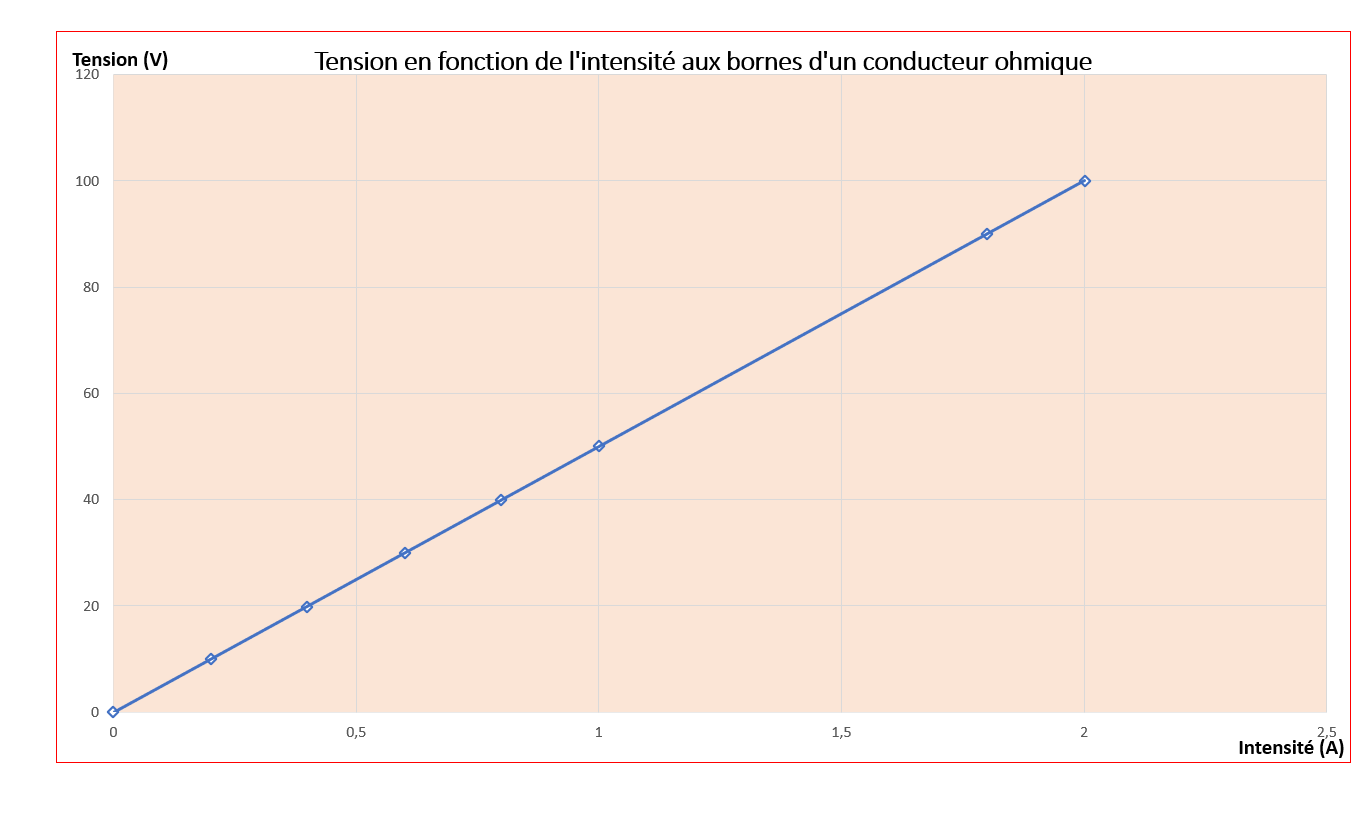

On trace alors le graphique.

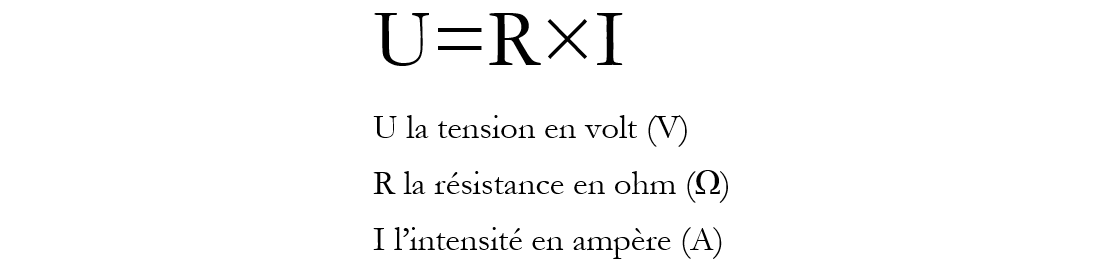

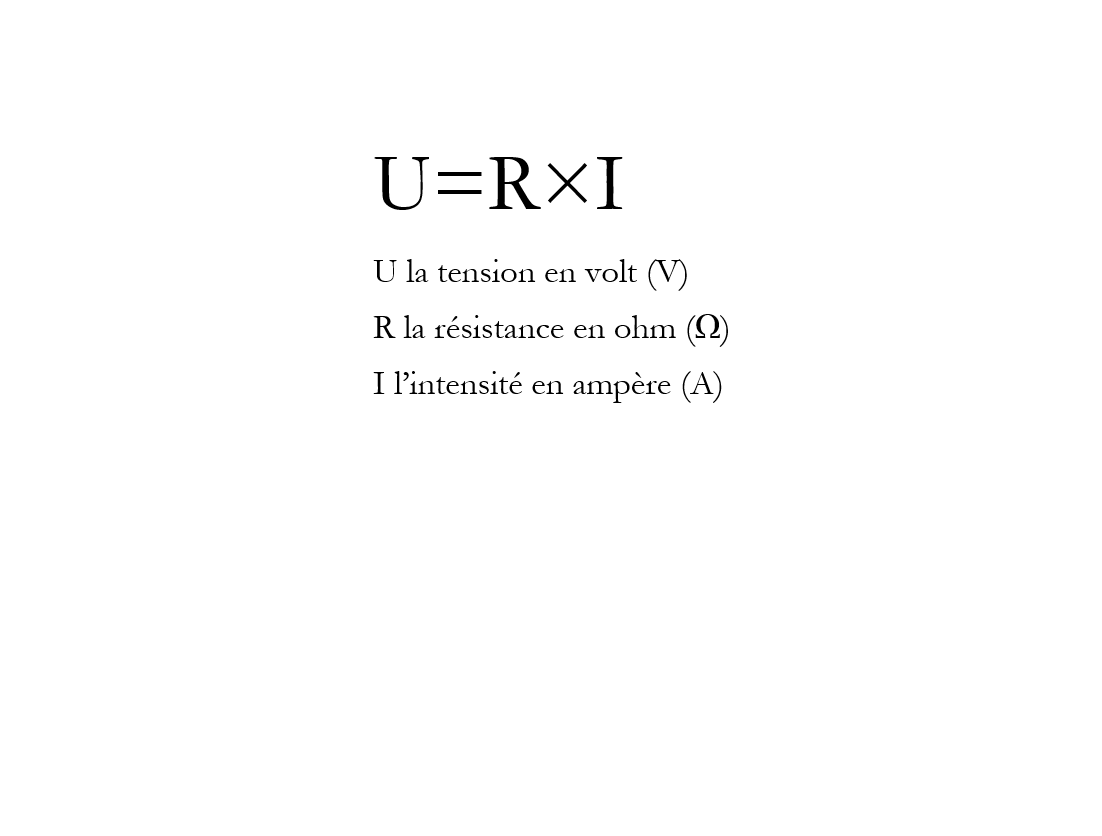

Cela se traduit par la relation mathématique suivante :
