Lois du courant

Quatrième

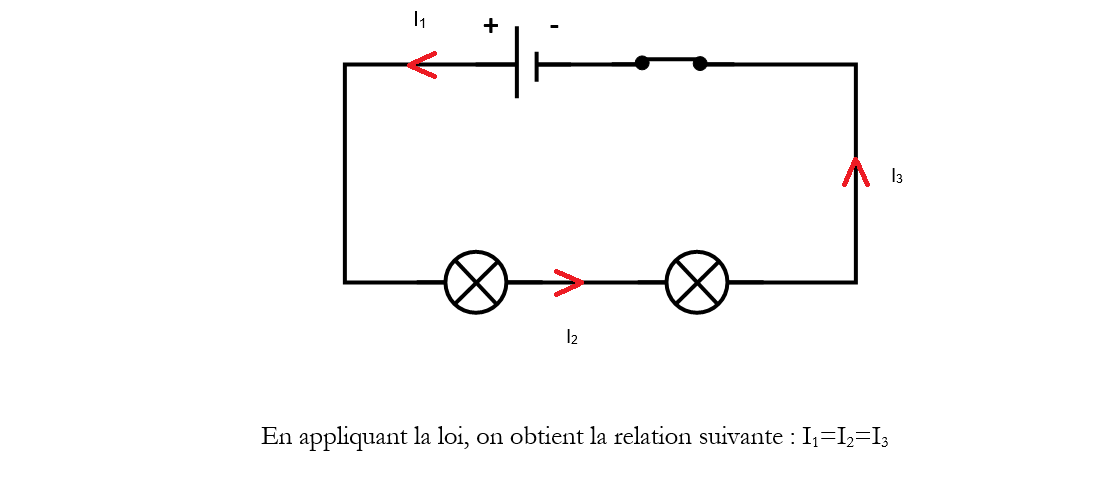

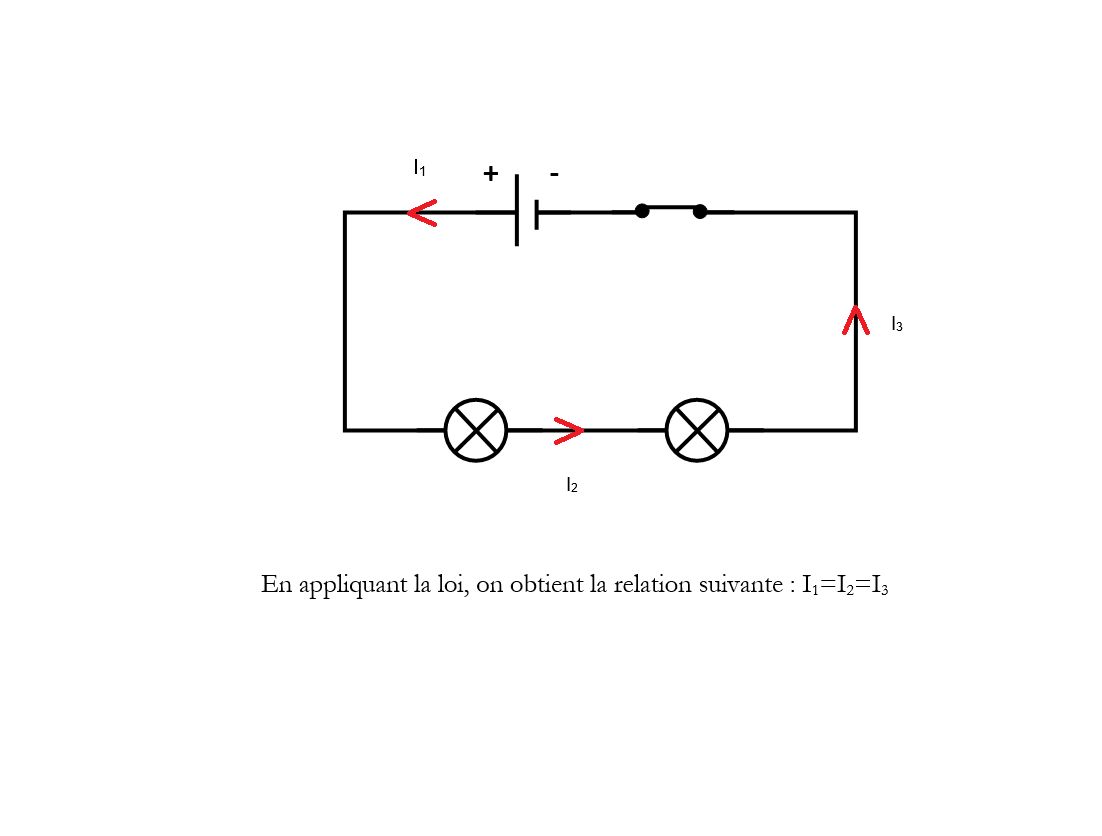

Loi de l'intensité dans un circuit en série

Dans un circuit en série, l'intensité est la même en tout point du circuit. L'ordre des dipôles n'a pas d'influence sur la valeur de l'intensité. Plus il y a de dipôles dans le circuit, plus l'intensité est faible.

Exemple:

On appelle cette loi, la loi d'unicité de l'intensité.

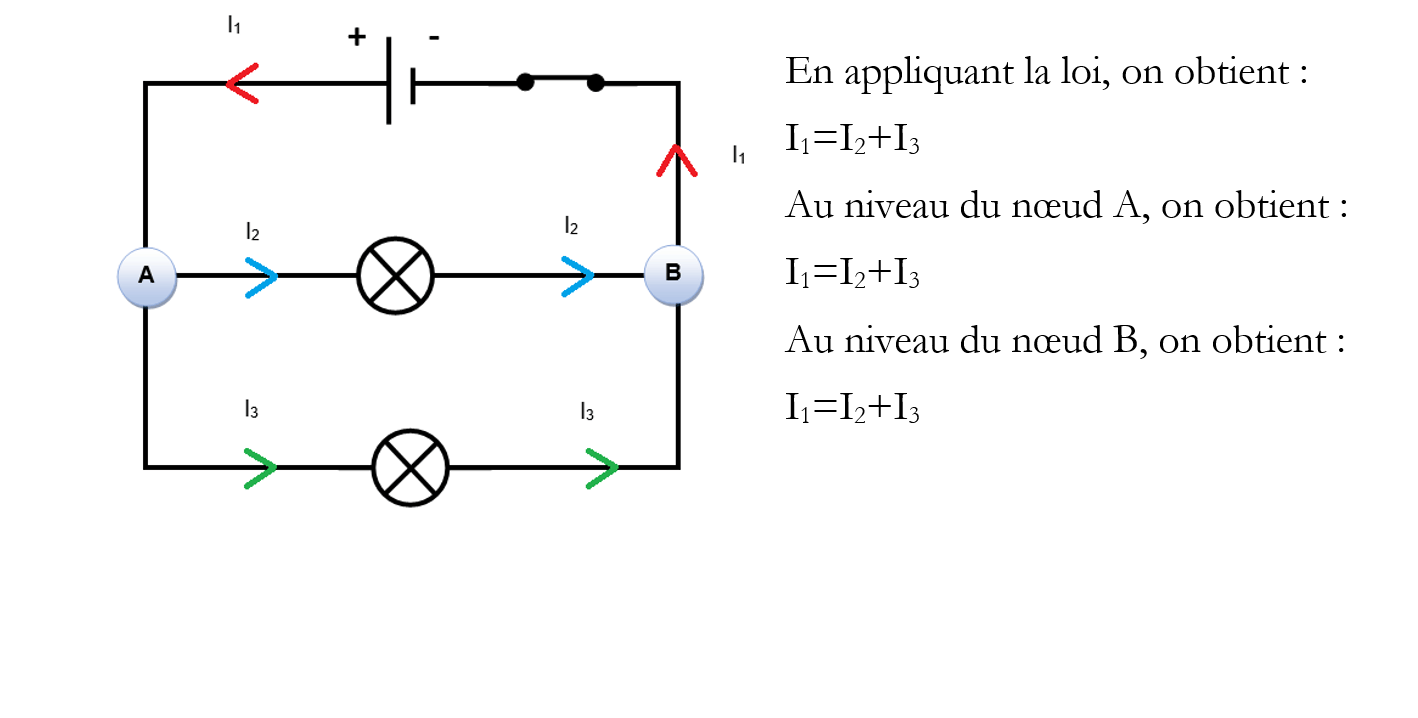

Loi de l'intensité dans un circuit en dérivation ( ou loi des noeuds)

Dans un circuit en dérivation, l'intensité dans la branche principale est égale à la somme des intensités dans les branches dérivées.

Au niveau d'un noeud, la somme des intensités qui arrivent à celui-ci est égale à la somme des intensités qui en repartent.

Exemple:

On appelle cette loi, la loi d'additivité de l'intensité.

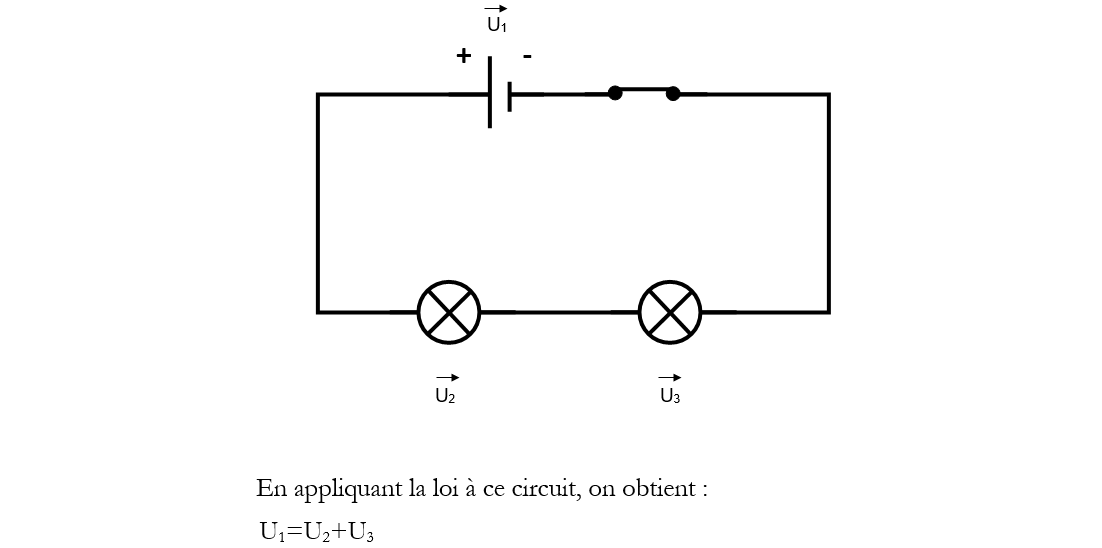

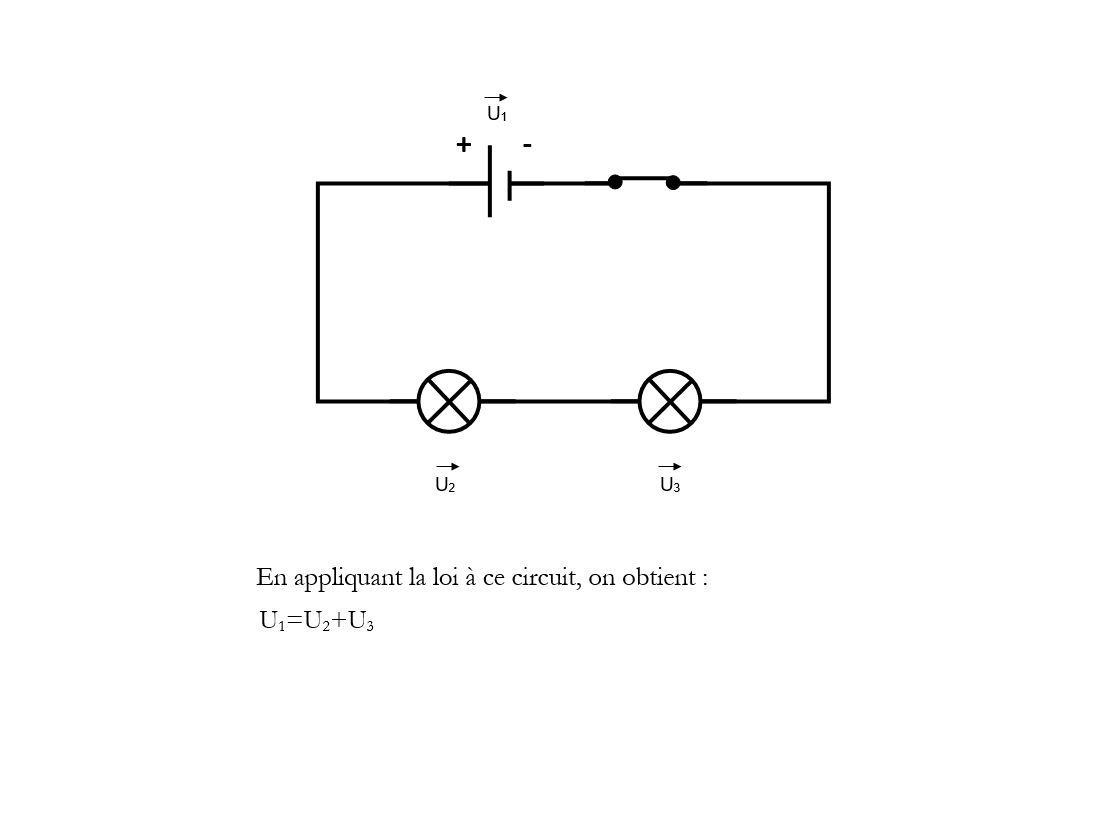

Loi de la tension dans un circuit en série

Dans un circuit en série, la tension aux bornes du générateur est égale à la somme des tensions aux bornes des récepteurs.

Exemple:

On appelle cette loi, la loi d'additivité de la tension.

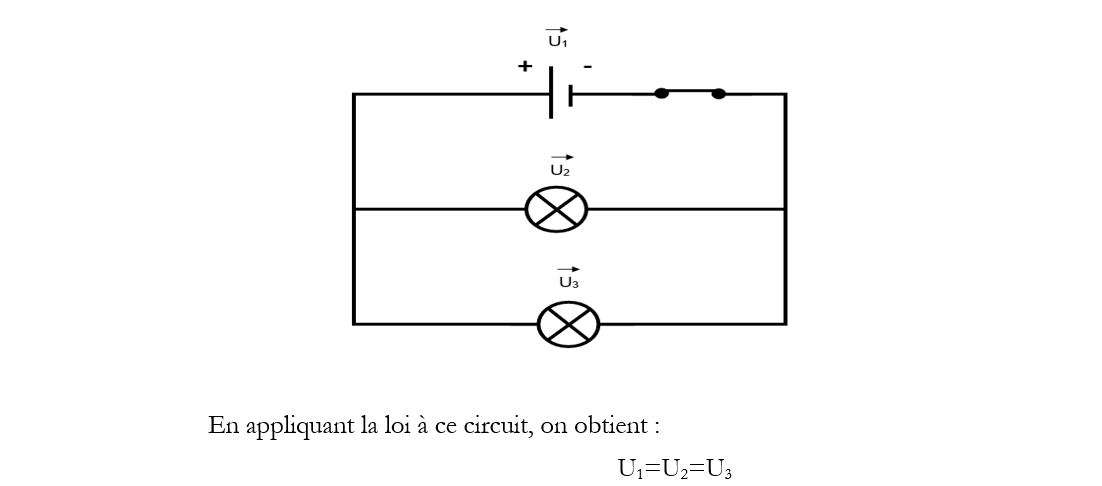

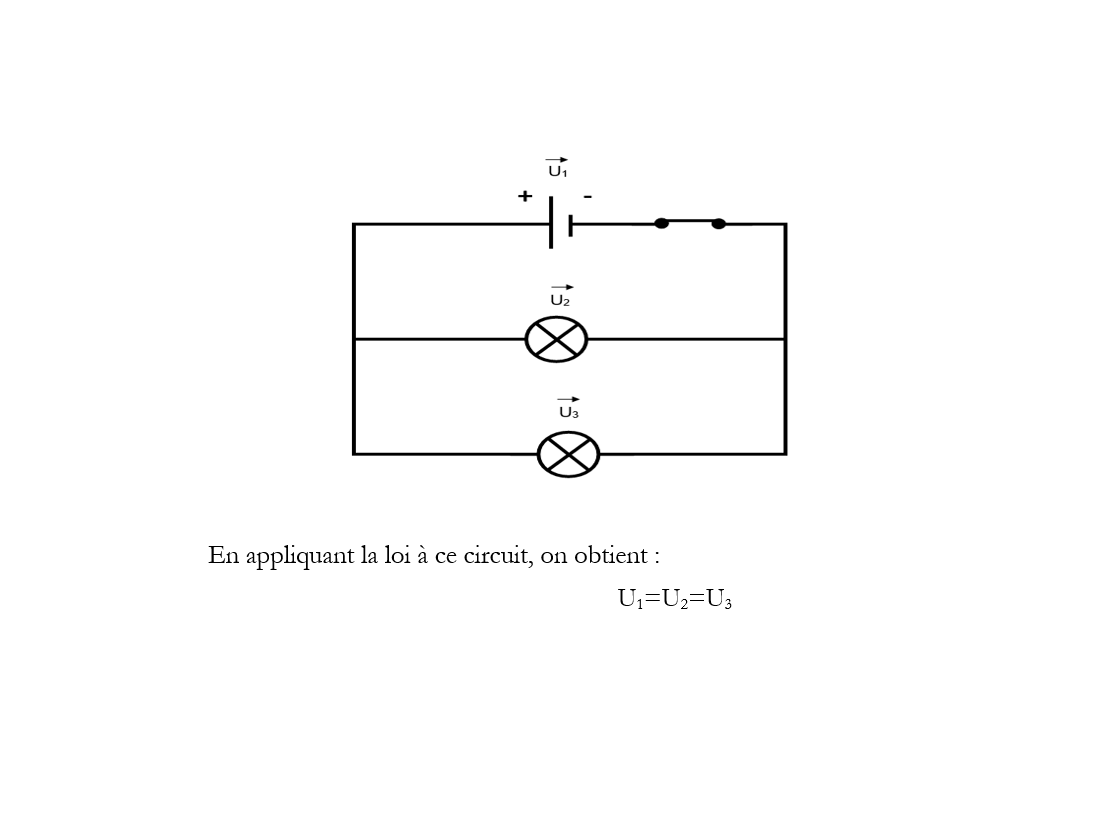

Loi de la tension dans un circuit en dérivation

Dans un circuit en dérivation, la tension aux bornes de la branche principale est égale à la tension aux bornes des branches dérivées.

Exemple:

On appelle cette loi, la loi d'unicité de la tension.
