Circuits

Cinquième

Un circuit électrique est un ensemble de dipôles reliés par des fils électriques. Un dipôle est un composant électrique possédant deux bornes. Dans un circuit, il y a deux types de dipôle:

• Le générateur est un dipôle qui fournit l'énergie électrique nécessaire au fonctionnement du circuit.

• Le récepteur est un dipôle qui reçoit l'énergie électrique pour fonctionner.

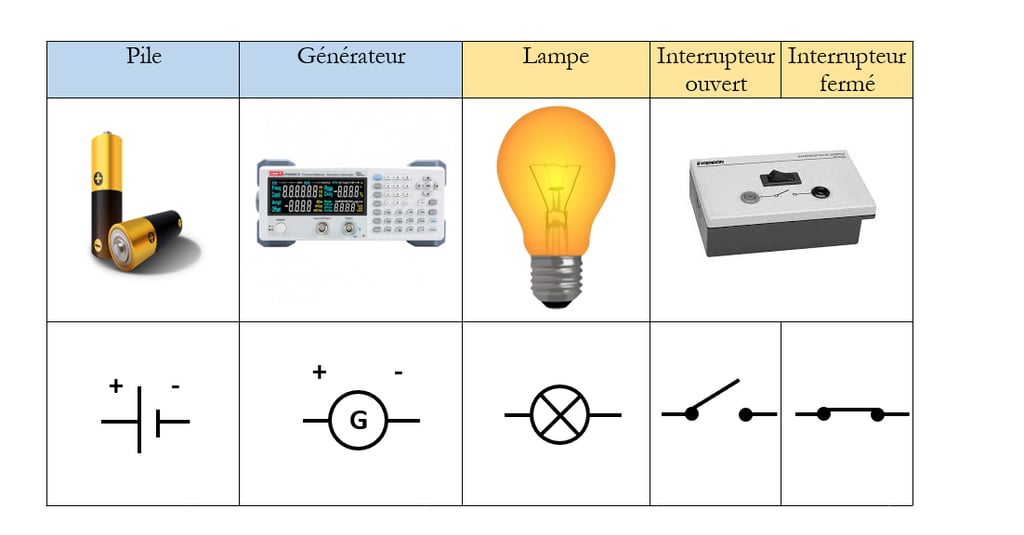

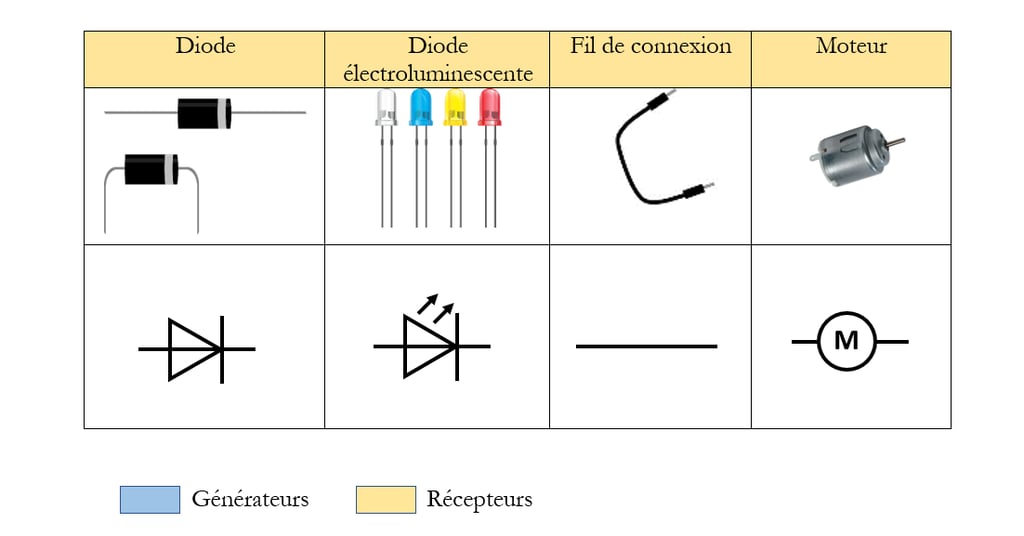

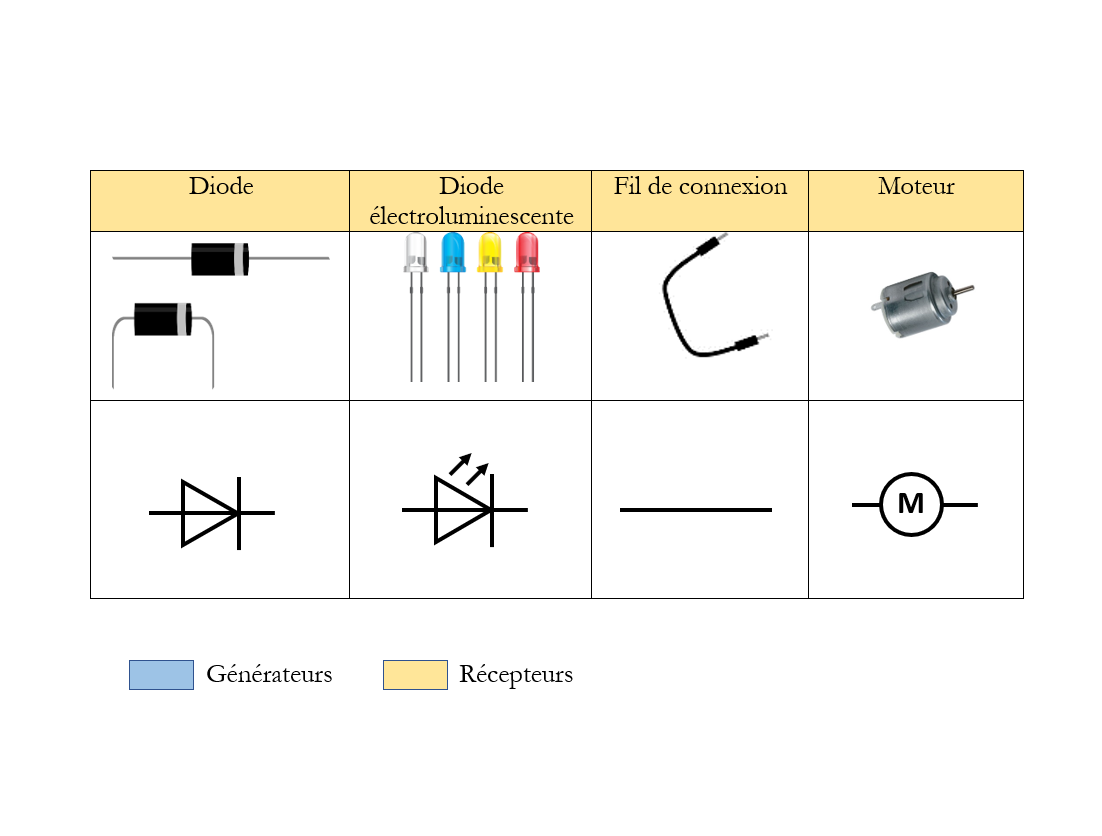

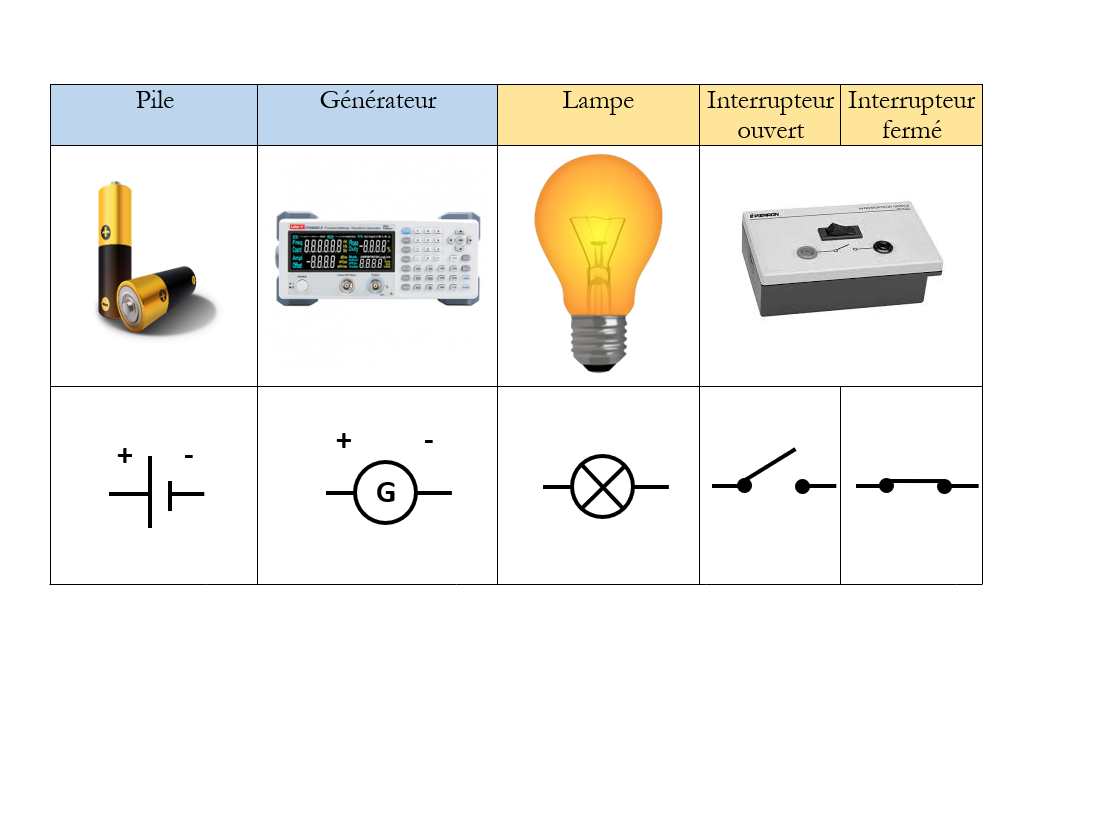

Schématisation normalisée

Pour simplifier leur représentation, on utilise des schémas et des règles de schématisation rigoureuses.

Méthode de schématisation normalisée

Pour la schématisation les règles sont toujours les mêmes : au crayon et à la règle !

1°) Représenter le générateur.

2°) Tracer à la règle et au crayon les fils en formant un ou des rectangles.

3°) Représenter au milieu des segments les symboles des dipôles dans le bon ordre.

Types de circuits

Une boucle est un chemin complet pour aller du pôle + du générateur au pôle -. Il existe deux types de circuits :

• Les circuits en série

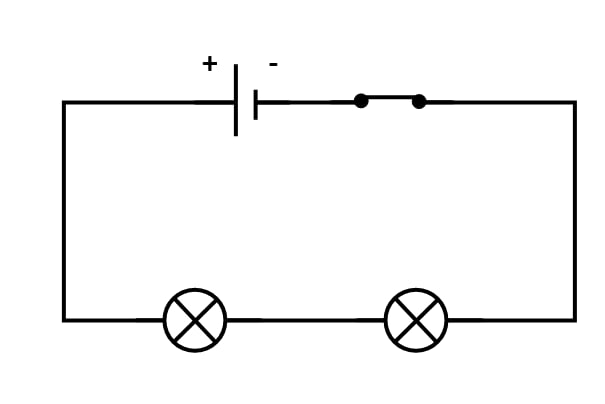

Il ne comporte qu'une seule boucle, qu'un seul chemin. Il n'y a qu'un fil branché à chaque borne des dipôles. Le courant doit donc passer par un dipôle puis par le suivant et ainsi de suite.

Lorsqu'un des dipôles est débranché, l'intégralité du circuit cesse de fonctionner. Le courant va, par convention, du pôle positif au pôle négatif de la pile, et il n'y a qu'un seul "chemin" pour le courant qui passe par tous les dipôles. Si ce "chemin" est coupé, le courant ne circule plus du tout dans le circuit, donc l'intégralité des dipôles ne fonctionne plus.

• Les circuits en dérivation

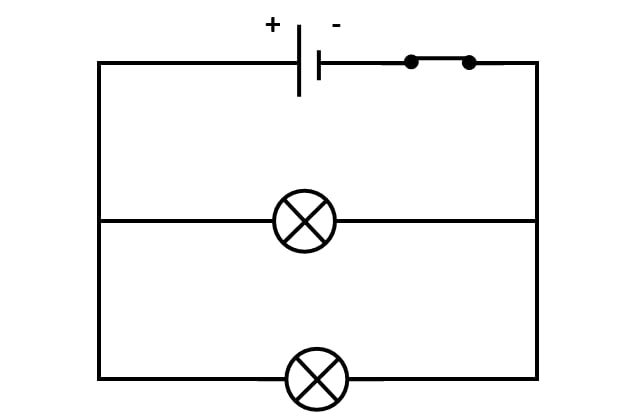

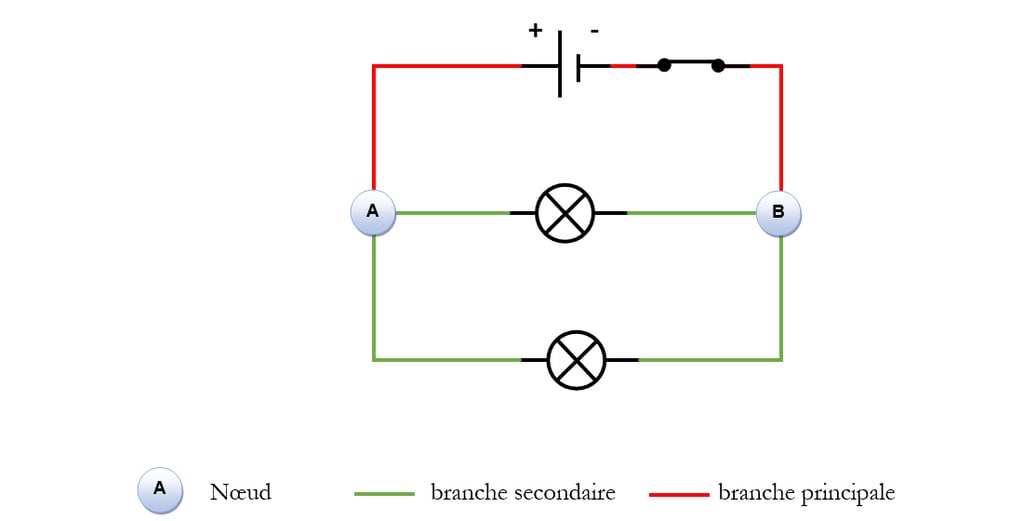

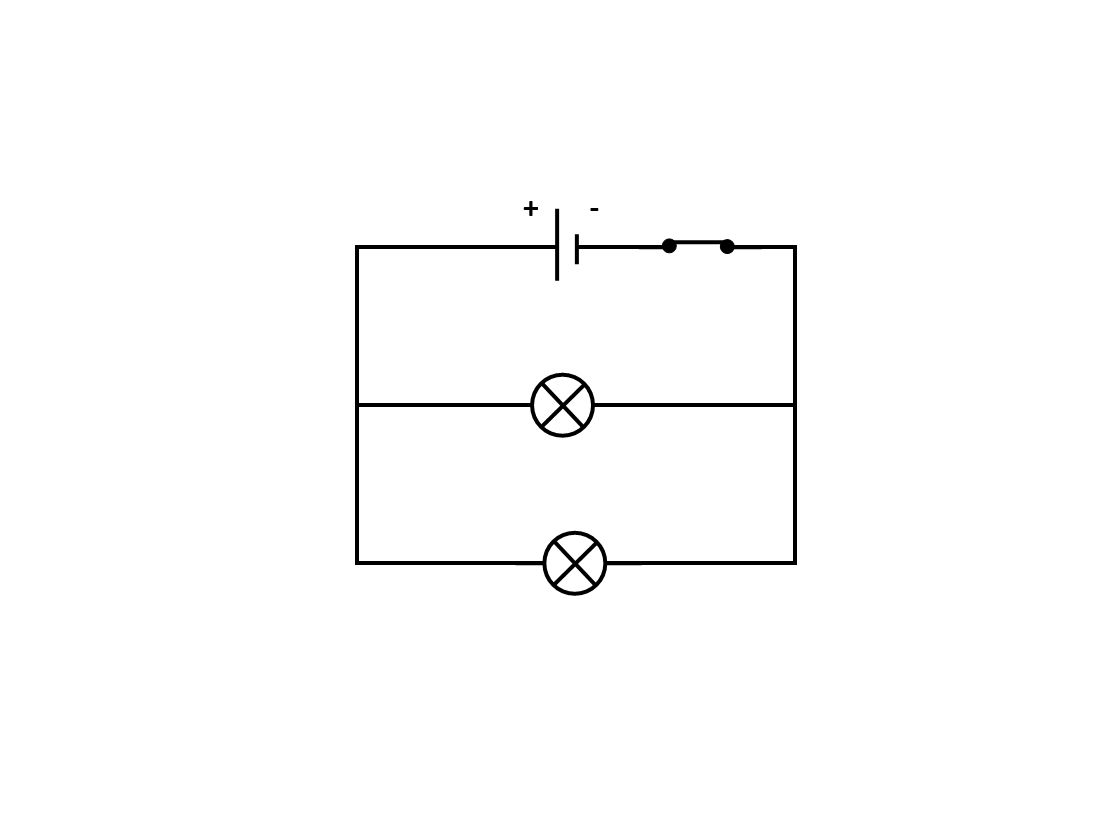

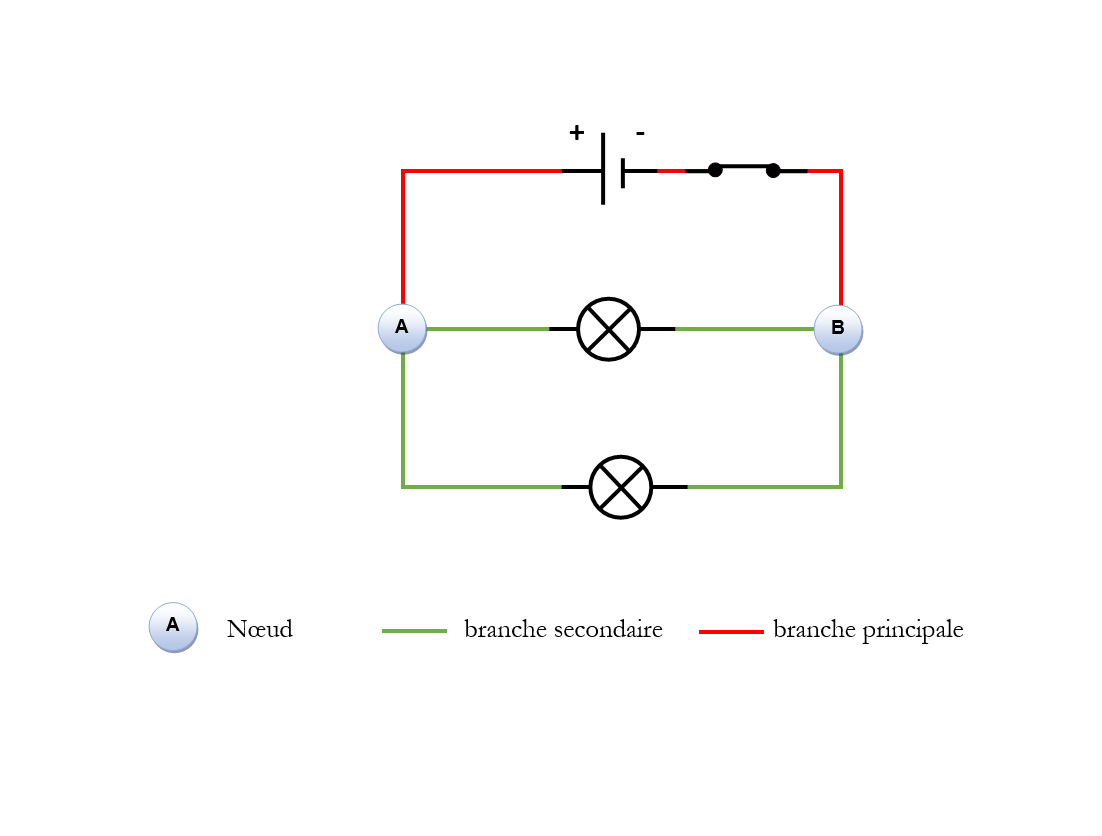

Il comporte deux ou plusieurs boucles. Il y a deux ou plusieurs fils branchés aux dipôles. Le courant peut donc emprunter des chemins différents. Les dipôles sont donc alimentés indépendamment, si on en débranche un, ou que l'un d'entre eux ne fonctionne plus, les autres continueront de fonctionner. Ce type de circuit est très utilisé dans les habitations.
